Jak to funguje / Technologie mlžení

Jak funguje nízkotlaká mlha.

Voda z řádu projde filtrací a řízením do přesně zvolených trysek. Jemné kapky se v kontaktu se vzduchem částečně odpařují a při odparu odebírají okolí teplo. Nízkotlaké řady MLŽIDLA® jsou navržené pro provoz z běžného vodovodního řádu podle ověřeného tlaku a průtoku.

Vodovodní řádFiltraceŘízeníTryskyEvaporace

Princip v 6 krocích

Od vody v potrubí k příjemnější pobytové zóně.

Technologie není jen tryska. Stabilní výsledek vzniká až propojením přívodu vody, filtrace, hydrauliky, správného rozmístění a provozního řízení.

Voda

Napojení na vodovodní řád podle požadavků konkrétního modelu a projektu.

Filtrace

Filtrace chrání trysky a pomáhá udržet systém dlouhodobě servisovatelný.

Řízení

Ventil a volitelné smart řízení určují, kdy a jak dlouho systém pracuje.

Tryska

Tryska rozděluje vodu na jemné kapky. Její charakteristika se páruje s tlakem a průtokem.

Mlha

Kapky se rozptýlí do okolního vzduchu podle směru trysky, výšky a proudění.

Odpar

Při odpařování voda spotřebovává teplo z okolí a lokálně zlepšuje tepelný komfort.

Přínosy systému

Co dobře navržené mlžení přináší.

Nejen mlhu. Správný návrh propojuje fyzikální princip, hydrauliku, řízení, architekturu a dlouhodobý provoz.

01 / PrincipMLŽIDLA® SYSTEM

Ochlazení odparem

Jemné kapky se v kontaktu se vzduchem částečně odpařují. Při změně vody na páru se spotřebovává teplo z okolí a lokálně se zlepšuje tepelný komfort.

Evaporace místo kompresorového chlazení1 / 6

Co rozhoduje o výsledku

Účinek mlžení není jedno univerzální číslo.

Evaporační chlazení je citlivé na okolní podmínky. Proto u projektu neřešíme pouze počet trysek, ale celý prostor a způsob jeho používání.

Teplota vzduchu

Vyšší teplota obvykle vytváří větší potenciál pro evaporační ochlazení.

Relativní vlhkost

Čím sušší vzduch, tím snáze se voda odpařuje. Ve vysoké vlhkosti je účinek odparu menší.

Proudění vzduchu

Vítr a lokální proudění rozhodují, kde se mlha skutečně pohybuje a jak dlouho v zóně zůstává.

Výška a rozmístění

Rozteč, orientace a výška trysek se navrhují podle pohybu lidí a geometrie prostoru.

Tryska, tlak a průtok

Charakter mlhy vzniká kombinací konkrétní trysky a dostupných hydraulických podmínek.

Řízení provozu

Délka cyklu a podmínky spínání pomáhají vyvažovat komfort, spotřebu a provozní režim.

Projektový princip

Navrhujeme mlžení tak, aby odpovídalo reálnému místu, klimatu, pohybu lidí a dostupné hydraulice.

Co systém obsahuje

Technologie od přípojky až po servis.

Konkrétní sestava se liší podle produktu, počtu zón, vody, kotvení a požadované úrovně automatizace.

Chytré řízení

Přívod vody

Projektově řešené napojení a uzavírací prvky.

Filtrace

Ochrana trysek a stabilnější provoz.

Ventil a řízení

Od manuálního spínání po automatizaci a více zón.

Rozvod

Skrytý nebo integrovaný rozvod podle typu výrobku.

Mlžicí trysky

Konfigurace podle modelu, tlaku a požadované zóny.

Servisní režim

Přístup k filtraci, proplachu a výměně servisních dílů.

Anatomie dobře navrženého mlžítka.

Materiál podle prostředí

Nerez, povrch a průřez konstrukce volíme podle produktové řady, umístění a požadované odolnosti. U městských a prémiových řad používáme také AISI 316L.

Integrovaný rozvod

Kde to konstrukce umožňuje, vedeme vodu uvnitř těla výrobku. Výsledkem je čistší architektonický detail a lépe chráněné vedení.

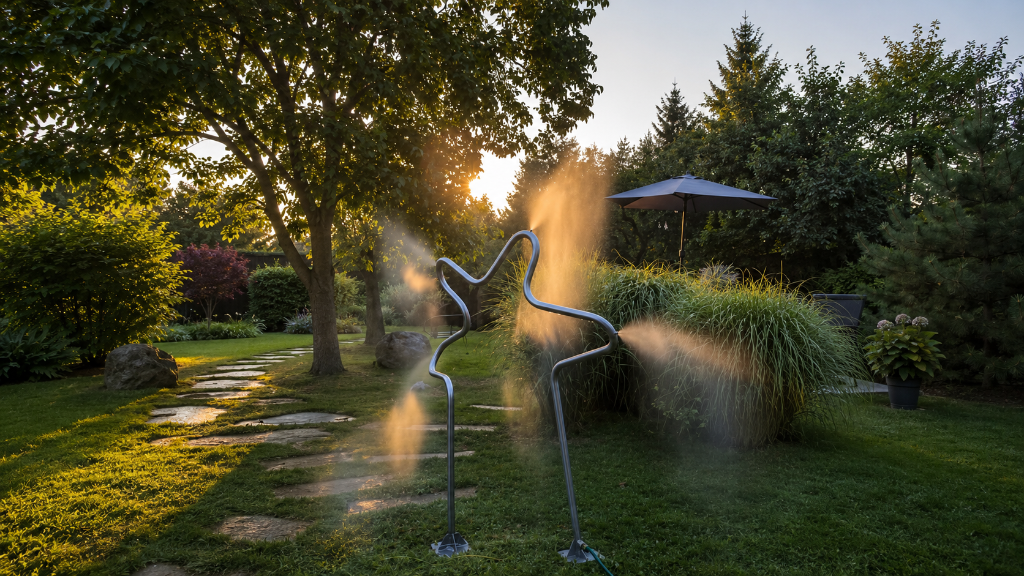

Anatomie - Chladící mlžítko a mlžné systémy a prvky

Trysky podle hydrauliky

Typ, počet a orientace trysek se volí podle dostupného tlaku, průtoku, výšky prvku a požadované mlžicí zóny.

Servisovatelný detail

Konstrukce počítá s přístupem k servisním částem. Výrobek je určen k mlžení a případné jiné užití se posuzuje samostatně podle projektu.

Chytré řízení podle rozsahu projektu.

Smart správa mlžení přes mobilní aplikaci

Konektivita

Volitelné Wi-Fi nebo jiné vzdálené ovládání podle zvolené řídicí sestavy.

Automatizace

Časový program a volitelné teplotní podmínky mohou omezit provoz na situace, kdy je mlžení skutečně účelné.

Více zón a dohled

U větších projektů lze řízení rozdělit do samostatných zón a doplnit vzdálený dohled podle požadavků provozovatele.

Technologie mlžidla.cz a HolmTec.cz

Forma a funkce mlžných systémů

Forma (Materiál a design)

Nerez podle konkrétní řady

U městských a prémiových řad používáme korozivzdorné nerezové materiály včetně AISI 316L. Přesný materiál a povrch uvádíme vždy u konkrétního produktu nebo projektu.

Variabilita sortimentu

Od minimalistických bran GATE70 po zakázkové mlžné sochy – systémy dokonale splynou s architekturou místa.

Funkce (Efektivita a Smart technologie)

Nízkotlaké mlžení

U nízkotlakých řad volíme trysku, tlak a průtok jako jeden celek. Cílem je jemný rozptyl vody odpovídající konkrétnímu prostoru bez potřeby vysokotlakého čerpadla.

Volitelné smart řízení

Podle projektu lze doplnit časový program, teplotní podmínky, vzdálené ovládání nebo více samostatných zón. Telemetrie a další senzory jsou volitelné podle zvolené sestavy.

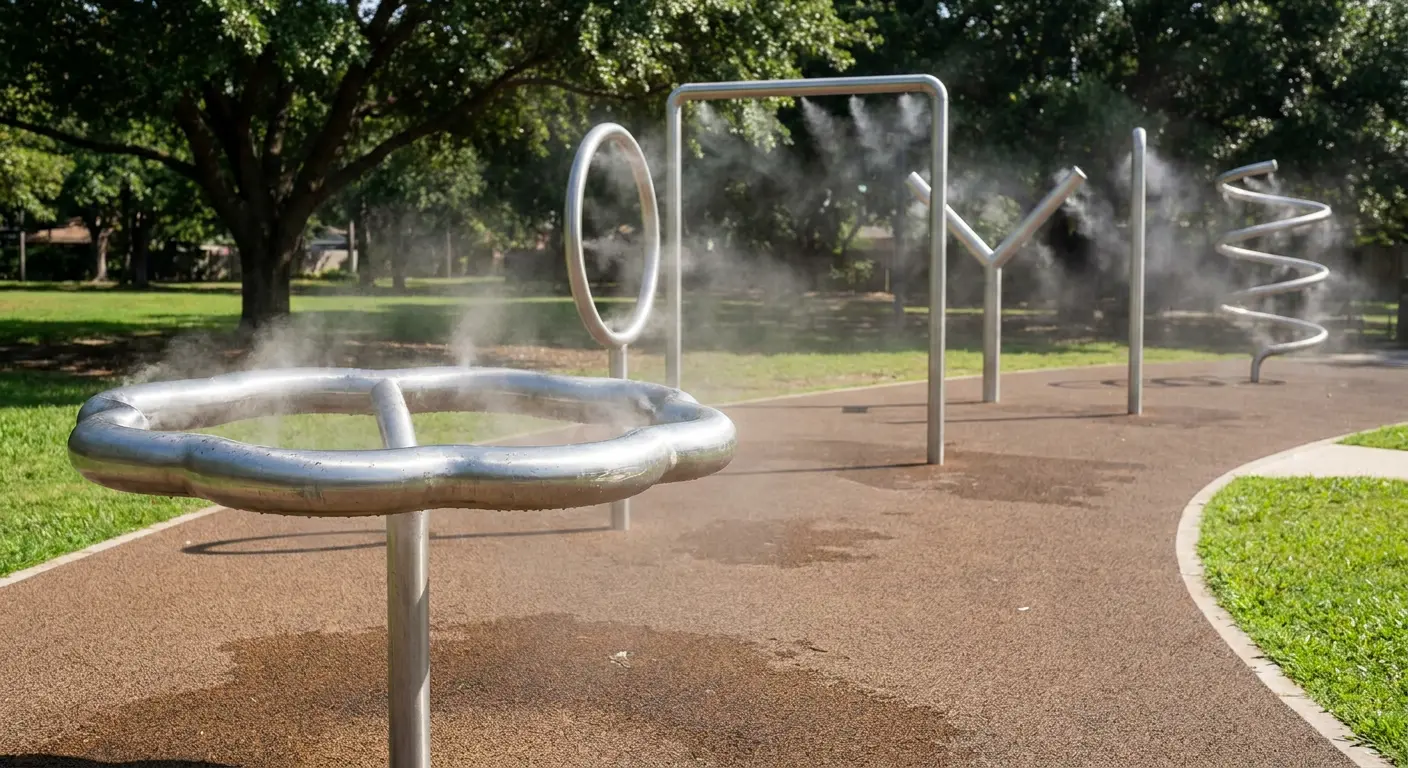

Mlžení navrhujeme jako součást veřejného i soukromého prostoru

Parky a odpočinkové zóny

Náměstí, křížení ulic a rozcestí

Venkovní restaurační zahrádky

Okolí dětských hřišť (zóna pro osvěžení rodičů a dětí)

Každá instalace kombinuje funkční mlžení s architekturou místa. Reálný chladicí účinek se mění podle teploty, relativní vlhkosti, proudění vzduchu, rozmístění trysek a způsobu řízení.

Zhmotňujeme vaši vizi.

Od CAD návrhu k realitě

Koncept a inspirace

Konzultace ideálního tvaru — od organických motivů (páv, mrak) po lokální symboly. Zdarma.

CAD a technická podpora

Precizní integrace do projektové dokumentace a ověření vyrobitelnosti s architekty.

Zakázková výroba

Využití kapacit a 22 let zkušeností dceřiné společnosti Ohýbací centrum HolmTec.

Rychlá instalace

Profesionální montáž s ohledem na maximální bezpečnost a estetiku.

Instalace

Trvalé i sezónní řešení má vlastní logiku.

Kotvení, napojení a servisní přístup se nevolí jednou univerzální šablonou. Přizpůsobují se produktu, podkladu, provozu a požadované míře mobility.

Řez pevnou instalací: kotevní patka na nosném základu, přívod vody pod povrchem napojený nad patkou a dokončená dlažba zakrývající techniku. — Pevný základ → skryté napojení vody → dokončený povrch.

Ilustrační řez pevné instalace. Rozměry, skladbu podloží, kotvy a servisní přístup potvrzuje projekt konkrétního produktu.

01 / Trvalé kotvení

Veřejný a architektonický prostor

Kotvení a přípojky se koordinují s projektem stavby, povrchy a servisním přístupem. Cílem je čistý detail a dlouhodobý provoz.

02 / Sezónní instalace

Zahrada, terasa a flexibilní provoz

U vybraných modelů lze použít rychlejší a přemístitelné kotvení. Přesný způsob závisí na konstrukci výrobku a podkladu.

ParametrTrvalá instalaceSezónní / mobilní

KotveníProjektové kotvení podle podkladuZemní vrut nebo jiné sezónní řešení

Napojení vodyPřípojka podle hydraulického návrhuJednodušší napojení podle konkrétního modelu

VedeníSkryté nebo integrované podle projektuDůraz na rychlou montáž a demontáž

Typické použitíNáměstí, parky, promenády, veřejné areályZahrady, terasy a sezónní instalace

Použití konstrukce a bezpečnost

Mlžítko je navržené jako chladicí a architektonický prvek. Pokud má být výrobek současně používán jako herní, lezecký, sedací nebo jinak zatěžovaný prvek, musí se takové použití řešit samostatně v návrhu a posouzení konkrétního projektu.

Voda, hygiena a provoz

Aerosolový systém potřebuje promyšlený provozní režim.

U veřejných a citlivých instalací řešíme kvalitu vody, filtraci, omezení stagnace, proplach, sezónní odstávku a servisní přístup podle charakteru projektu a místních požadavků.

Hygiena a údržba
